[Vissim Tutorial] Link/Connector

이번 글에서는 네트워크에서 자동차가 다닐수 있는 도로역할을 하는 링크와 커넥터 그리는 법에 대해서 설명할 것이다.

먼저 링크를 그리는 법은 좌측 "Network Objects"에서 Links를 클릭한 뒤 지도 위에 따라 그리면 된다.



링크를 그릴때는 마우스 오른쪽 버튼을 이용해서 시작점에서 끝점까지 차량 진행방향으로 드래그 해주면 된다.

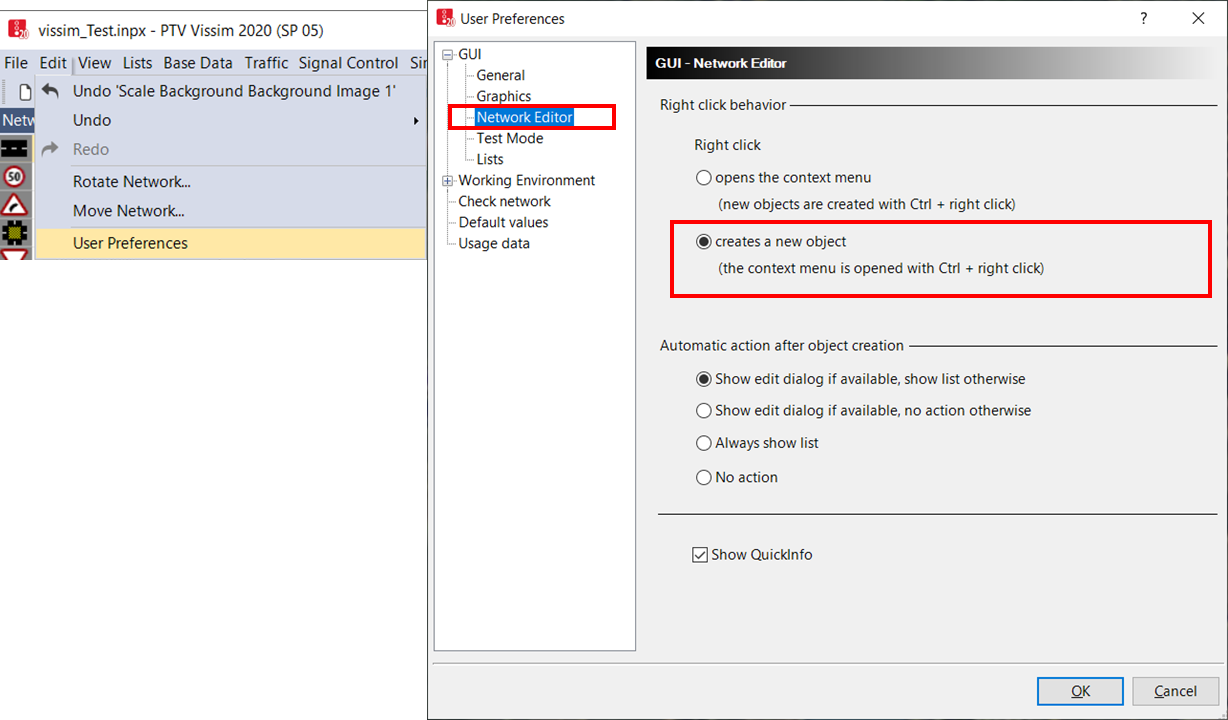

만약 오른쪽버튼을 눌렀을때 링크가 그려지지 않고 옵션창이 뜨면 다음과 같이 설정을 바꾸도록하자.

(Edit → User Preferences) → (GUI → NetworkEditor → 'Create a new object' 클릭)



728x90

1. 링크 그리는 법

링크를 그릴때는 시작점과 끝점을 직선으로 길게 그린다.

링크를 시작점과 끝점을 그리면 아래와 같은 link설정 창이 활성화되며, 여기서 다양한 링크 속성(링크 통행특성, 표출방식, 높이 등)을 설정할 수 있다.

본 글에서는 가장 기초적인 링크 생성을 목적으로 하기 때문에 차선수 및 차선폭만 조절해보자.

Num. of lanes에서 차선수를 정할 수 있으며, 아래 lanes탭을 보면 각 차선별 Width(폭)을 조절할 수 있다.

이후 Ok 버튼을 누르면 링크가 생성된다.





다음으로는 직선으로 그려진 링크의 선형을 변형 시켜야한다.

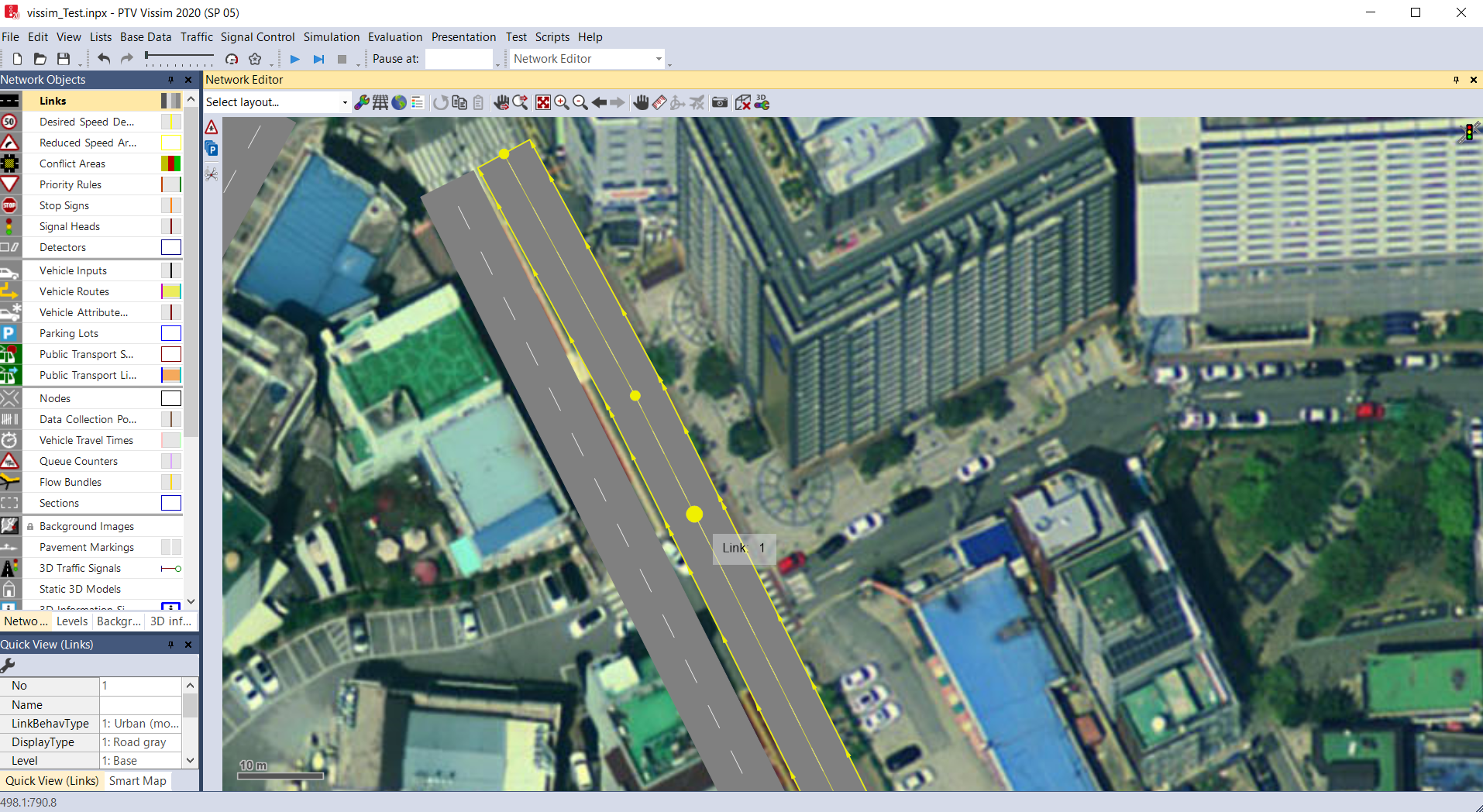

도로의 선형을 변형하기 위해서는 링크 위에서 오른쪽버튼을 누르면 노란색 점이 생성된다.

이 점을 드래그하여 베이스맵을 따라 알맞은 위치에 놓으면 된다.

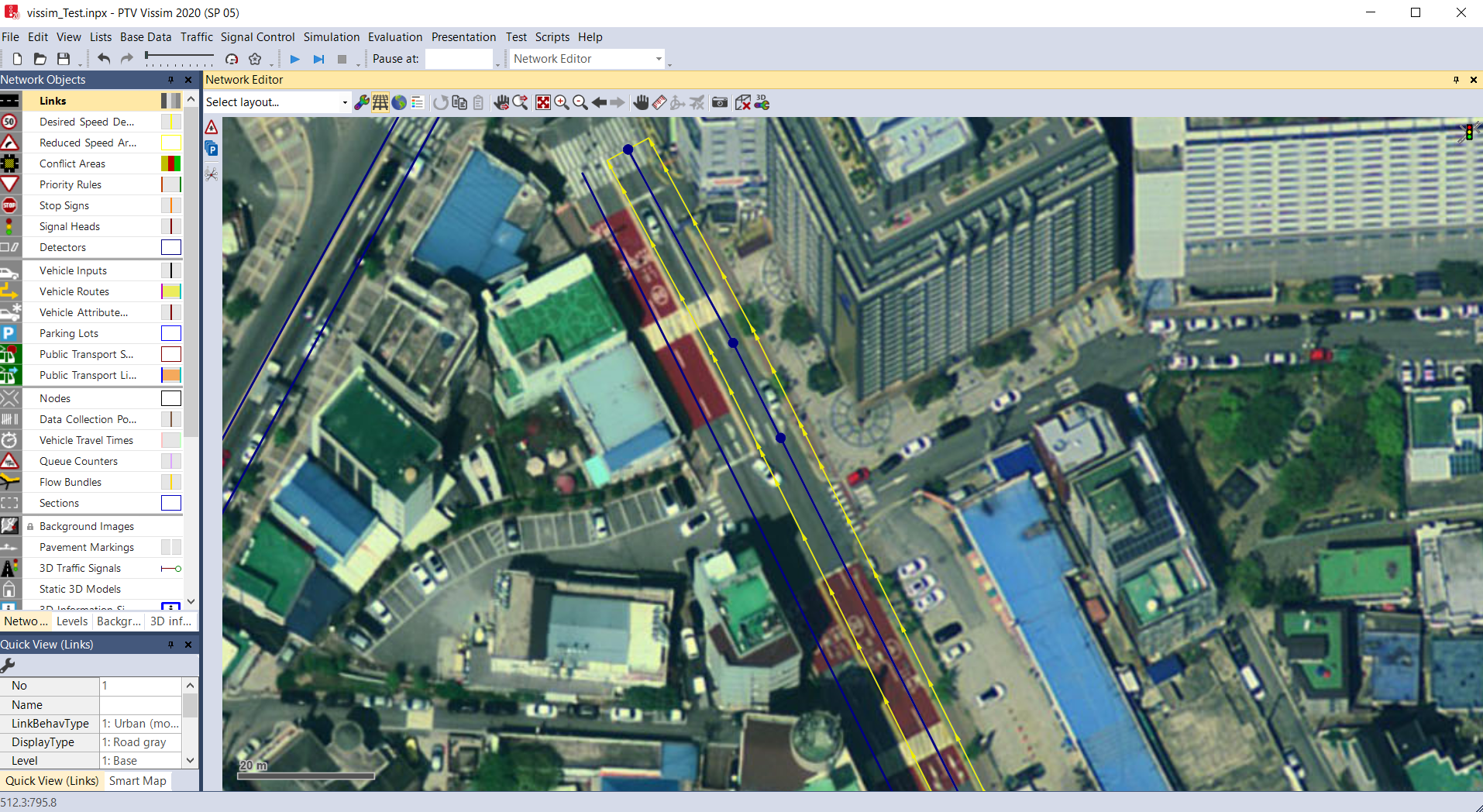

이때, 링크가 실제도로와 같은 이미지를 갖고있어서 선형을 파악하기 어렵다면 "Ctrl + A"를 눌러보자.

이제 도로이미지 였던 아래 이미지처럼 링크가 선으로만 표현이 되어 그리는데 한결 수월할 것이다.



2. 커넥터 그리는 법

커넥터는 말 뜻 그대로 이어주는 object로써 링크와 링크를 이어주는 역할을 수행한다.



커넥터를 그리는법은 링크와 같은 방법이다.

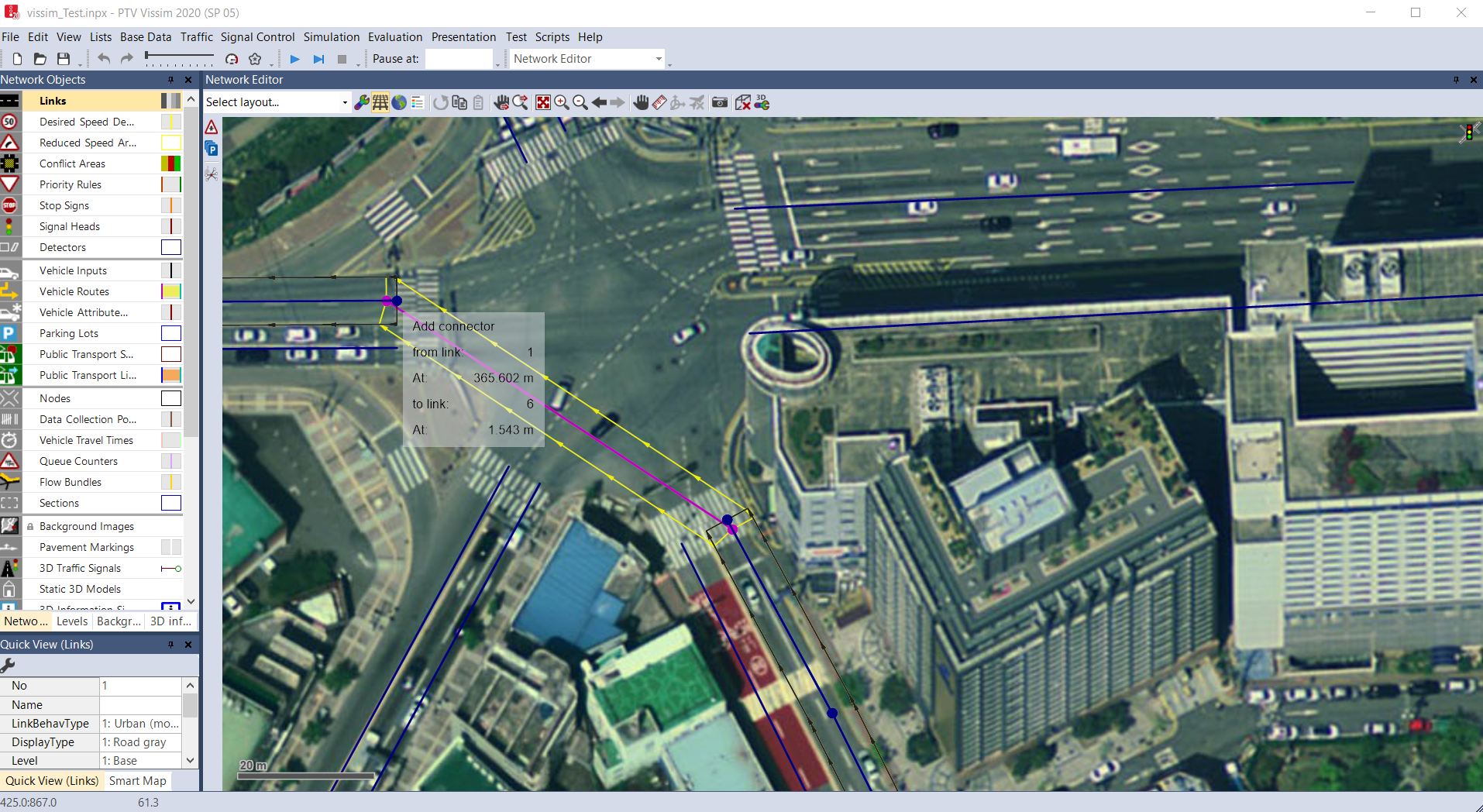

하나 다른점이라면, 링크와 링크를 이어주는 역할을 하기 때문에 링크에서 링크로 클릭 & 드래그를 하여야만 아래처럼 보라색 선의 커넥터가 생성된다.



728x90

커넥터를 그리면 아래와 같은 설정창이 뜬다.

주요 사항으로는 Spline과 Lane 1과 Lane 2의 차이이다.

먼저 Spline은 커넥터 사이에 몇개의 점을 추가로 만들어 곡선을 더 유려하게 표현해준다.

너무 큰 숫자는 vissim의 용량을 키워 좋지않으니 8 ~ 15 사이의 적당한 값을 넣어주도록하자.



다음으로는 Lane의 차이다.

우리나라에서는 중앙선과 가까운 쪽부터 바깥쪽으로 1차선, 2차선, 3차선 ... 으로 진행된다.

VISSIM내에서는 반대이다. 중앙선과 가장 먼 가장 바깥에서부터 안쪽으로 1차선, 2차선 3차선 ... 으로 적용된다.

예를들면, 총 2차선 도로에서 Lane 1은 중앙선으로부터 가장 멀리있는 차선을 의미한다. 이를 유의하기 바란다.

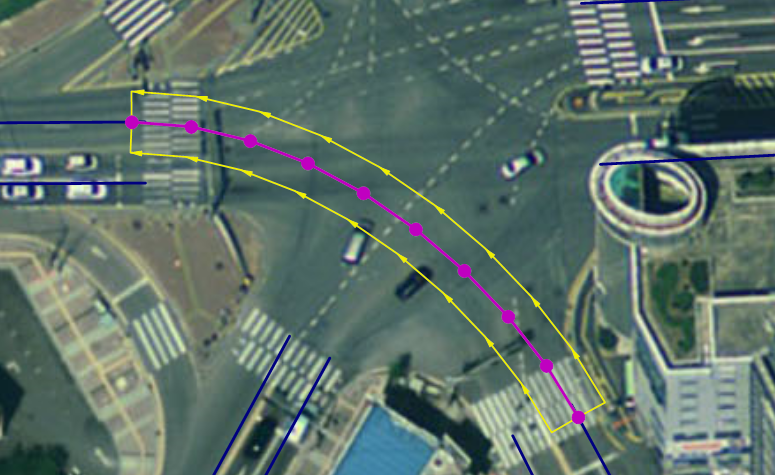

connector 옵션 창 및 Spline = 8 적용 시 connetor의 곡선 표현정도



이와 같은 방식으로 링크와 커넥터를 베이스맵을 따라 도로 선형을 잘 표현하여 시뮬레이션에 기초가 되는 네트워크를 만들어보자.
