[Vissim Tutorial] Vehicle Inputs

이번 글에는 시뮬레이션에 차량을 넣기위한 과정인 Input을 설정하고자 한다.

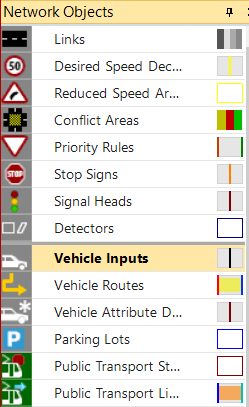

먼저 Network Objects에서 Vehicle Inputs 버튼을 클릭하여 네트워크에 input을 설정할수 있도록 한다.

Vehicle Input은 링크 시작점에 구축이 되어, 해당 링크의 시작점부터 차량이 생성되도록 하는 역할을 수행한다.

그렇다면, 네트워크 내 자연스럽게 차량이 들어가게끔 하려면 어떻게 해야할까?



바로 구축한 네트워크의 가장 끝지점에 Input을 구축하여 외부에서 내부로 차량이 주행하여 전체 네트워크에 들어오게끔 해야한다.

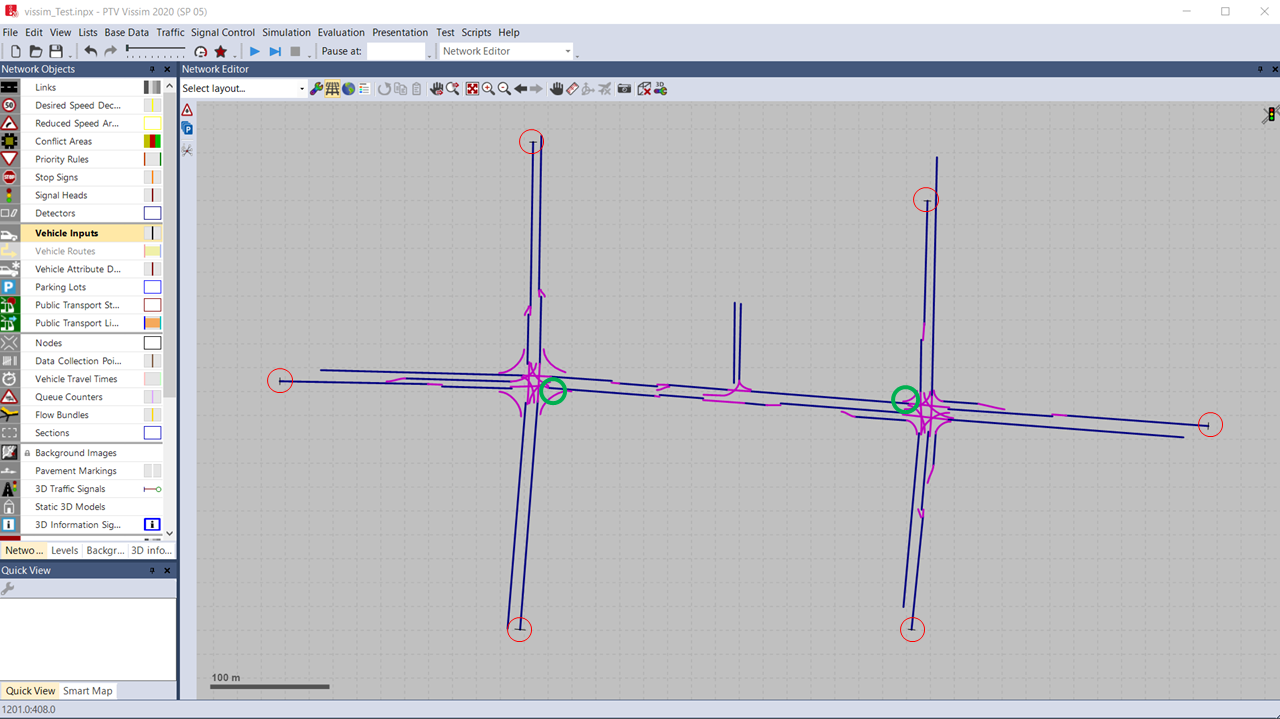

따라서, Input은 아래 사진의 빨간색원이 있는 네트워크의 가장 끝에 구축하여 차량이 외부에서 생성될 수 있도록한다.



주의사항으로는 교차로 모든 방면에 대해 input을 설정하기 위해 초록색원이 위치한 곳에 설치를 하는 경우를 볼 수 있었는데, 이는 도로 중간에 갑자기 차량이 생성되어 현실에서 불가능한 상황으로 하지 않도록하자.

728x90

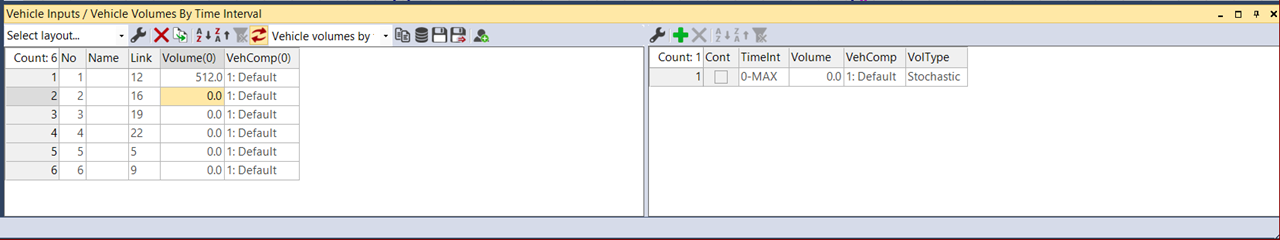

네트워크 시작점 부분에 input 설정을 마친뒤 list에서 Volume을 입력을 해주어야 한다.

각 volume은 진입방면의 좌회전, 직진, 우회전교통량을 합한 총 교통량값을 입력해주어야 한다.

이로써, Vissim Network 내 차량을 넣을수 있는 설정은 완료되었다.



추가사항

Vehicle input을 보다 사실적으로 구현하기 위해서 설정할 수 있는 부분은 2가지가 있다.

1. Vehicle Composition
2. Volume Type

Vehicle Compostion은 차종비를 설정 할 수 있는 옵션으로, 승용차, 중차량 및 버스 등의 비율을 설정할 수 있다.

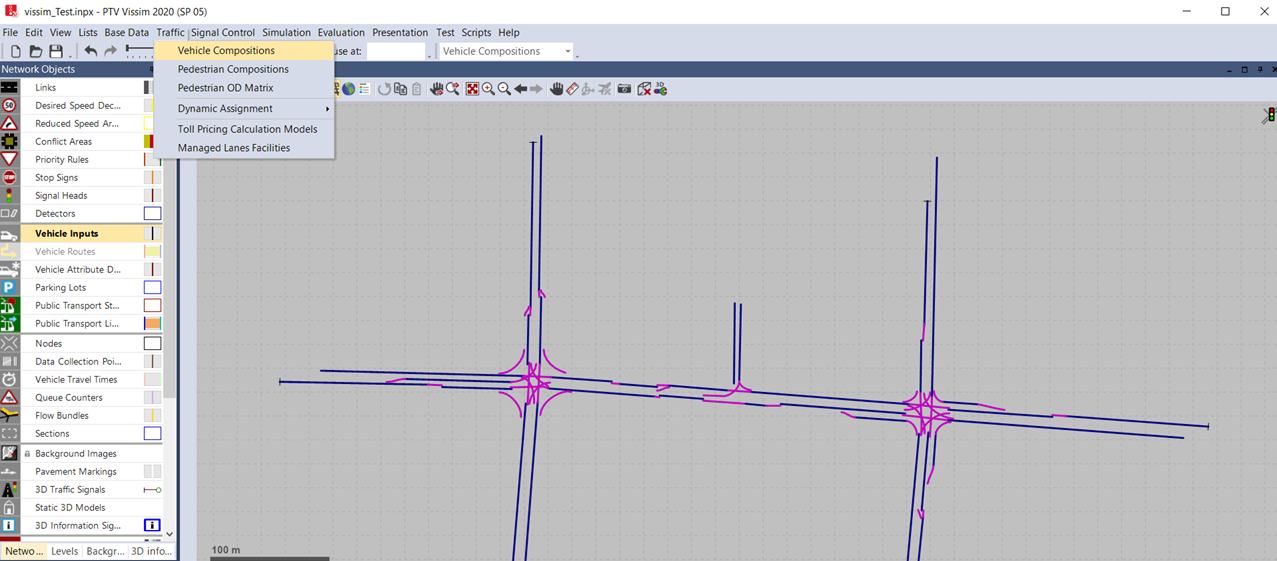

설정방법으로는 상단 메뉴 탭에서 Traffic -> Vehicle Compostions을 선택한다.

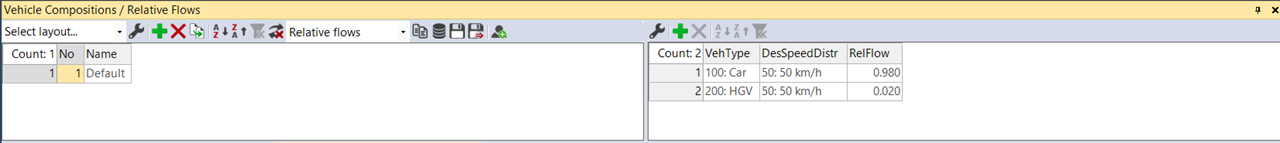

이후 아래 나타나는 Vehicle Composition list창을 보면 VehType을 설정할 수 있고 각 type별 통행속도와 비율을 설정할수 있다.

만약 더 많은 차종을 추가하고 싶다면 + 버튼을 클릭하여 Vehicle Type을 추가하고 Flow비율을 조절하면 된다.

Volume Type은 Input에서 나오는 차량의 양을 입력한 값과 동일하게 나오게 할 것인지, 확률에 따라 조절할 것인지를 선택할 수 있다.

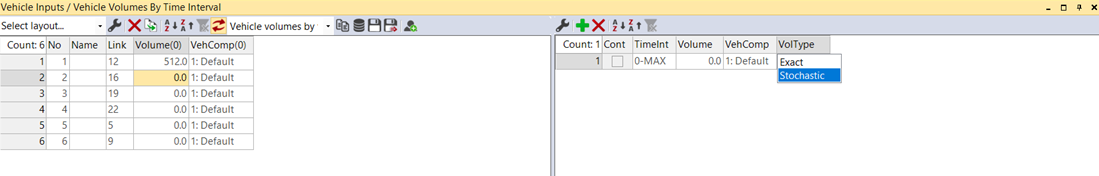

Vehicle Input list창에서 VolType을 클릭하면 Exact와 Stochastic으로 구분되어있다.

Exact으로 하면 해당 Time Interval 내 입력한 값이 정확하게 나오도록 할 수있다.
