[Vissim Advanced] Parking Lot 구현-1

개요

이번 글에서는 주차장 구현을 하고자 한다.
대규모 쇼핑시설 및 행사장관련 시설에서는 일반 도로 분석과는 다른 교통특성을 가지고 있다.

특정일 특정시간에 대규모의 교통수요가 쏠리는 현상으로 해당 시설 주변 교통상황은 마비 될 수 있다.

이를 해결하기 위해서는 적정한 주차장 진입로 및 주차 진입효율을 높이기 위한 시뮬레이션 분석이 필요하다.

주차장은 차량이 운행되다가 일정 지역에 일정시간동안 멈추는 특성을 활용하여 다른 용도로도 활용 가능하다.

예를들면, 운행 중이던 차량이 고장 및 사고로 인해 정차되는 것이다.
도로 중앙에 정차하는 유고상황으로 인한 지정체 파급효과 분석을 할 수 있으며, 대응방안의 효과성 검토 또한 분석이 가능하다.

시작하기

주차장 구현을 위해서는 1. 주차구역(Parking Lots), 2. 경로(Parking Lots Route), 3. 주차시간(Time distribution)을 지정해주어야 한다.
Vissim에서 주차면은 일반 주차면 이외에 3가지 목적으로 활용된다.

1) Zone Connetor : O/D형태로 Vissim내 교통량을 입력할때 사용(Dynamic Assignment에 활용)

2) Abstract Parking lot : 주차면처럼 활용되지만, 진입 후 차량이 사라지고 지정한 용량을 초과하면 차량진입이 불가

3) Real parking spaces : 현실에서 볼 수 있는 주차면 형태로 활용

이번 글에서는 진짜 주차면으로 활용되는 Real parking space 옵션을 활용하는 것에 대해 알아보자.

728x90

주차면 구축

도로 위에 평행하게 주차되는 노면 주차 구축방식을 예로하자.

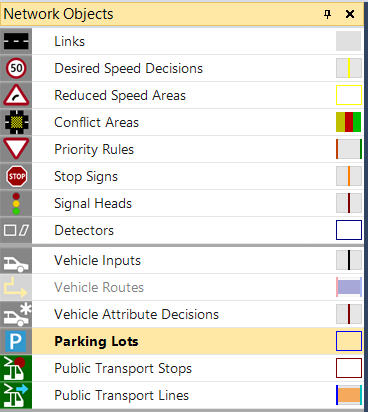

주차구역은 Network objects에서 Parking Lots옵션을 선택하여 link위에 오른쪽버튼을 드래그하면서 구축가능하다.

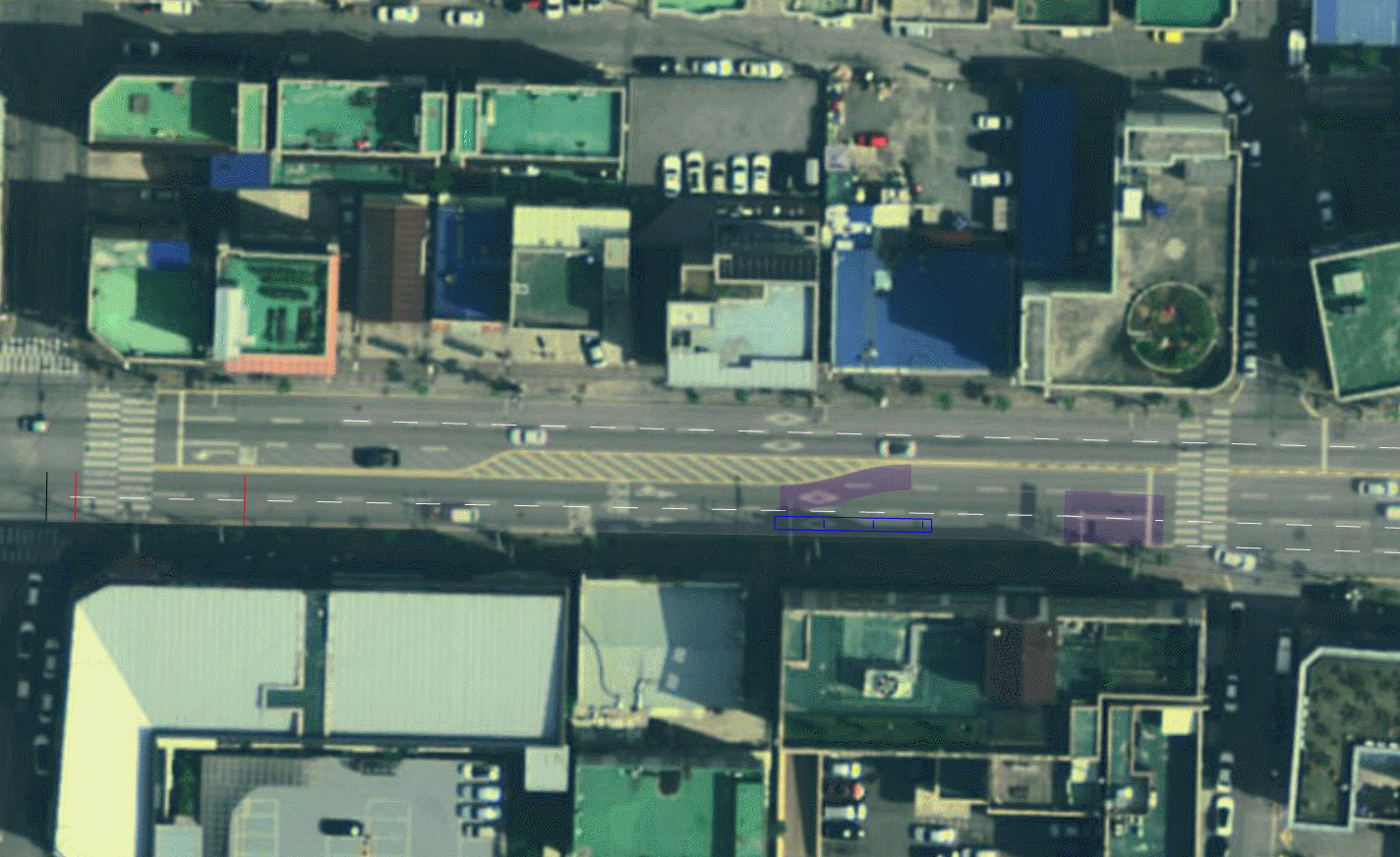

도로 위에 주차하는 것 이기 때문에 Parking lots의 길이가 길수록 주차할수 있는 차량이 많아진다.



주차경로 구축

parking route는 Static vehicle Route를 구축하는 것과 동일한 방법으로 구축할 수 있다.

Parking Lot Route를 구축하기 위해서는 Network Objects에서 Vehicle Routes에 마우스를 올리면 Dropdown 박스를 선택할 수 있는 화살표가 나오는데 이를 클릭하면, 기존에 활용했던 Static vehicle Route말고도 다양한 Route를 확인할 수있다.

여기서, 우리는 Parking Lot을 선택하여 Parking Lot을 위한 Route 설정 준비를 완료하면 된다. Parking Lot Route가 활성화되면 아래 오른쪽 그림과같이 Vehicle Routes (Parking Lot)으로 변경 된 것을 볼 수 있다.

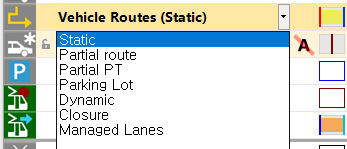

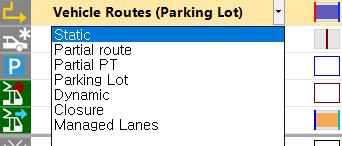

Static Routes 활성화(좌), Parking Lot Route 활성화(우)

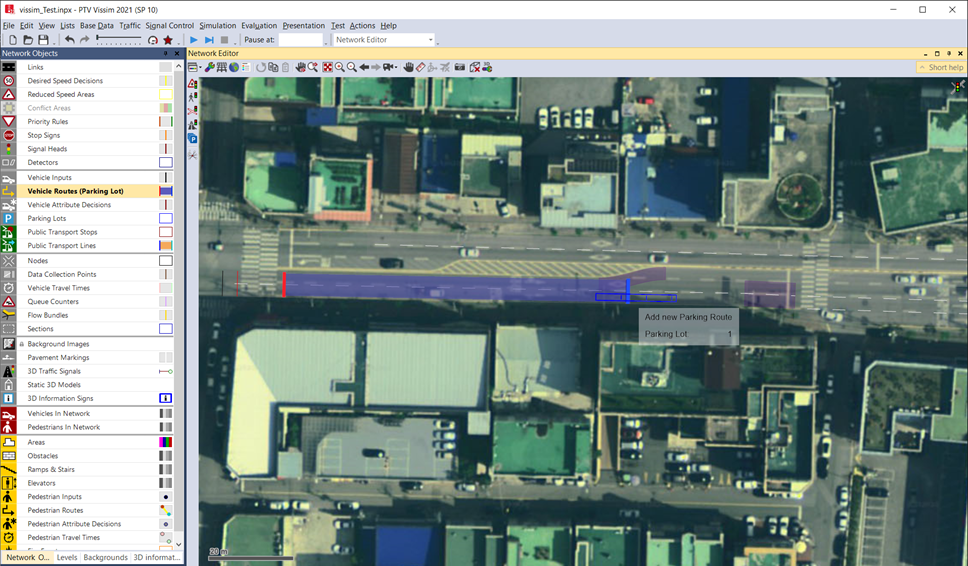

이후, 주차경로 설정은 Static Route와 같이 시종점을 선택하는 방식으로 동일하다.

이때 종점은 앞서 구축한 주차구역을 선택하면된다. 목적이 설정이 완료되면, 해당 주차장의 색이 진하게 표기 된다.

여기서 하나의 팁으로는 Parking Lot Route의 시점이 Static Route 시점 이후에 시작되어야한다.

그래야만 주차가 종료 된 후 사전에 정해진 방향으로 계속해서 이동한다. Parking Lot Route가 Static Route 시점 이전에 설정된 경우에는 주차종료 이후 Random한 경로로 가거나 차량이 사라지는 현상을 볼 수 있다.

728x90

주차시간 설정

마지막으로 주차시간 설정은 주차장에 진입하였을때 얼마나 정차를 해야하는지를 설정하는 것이다.

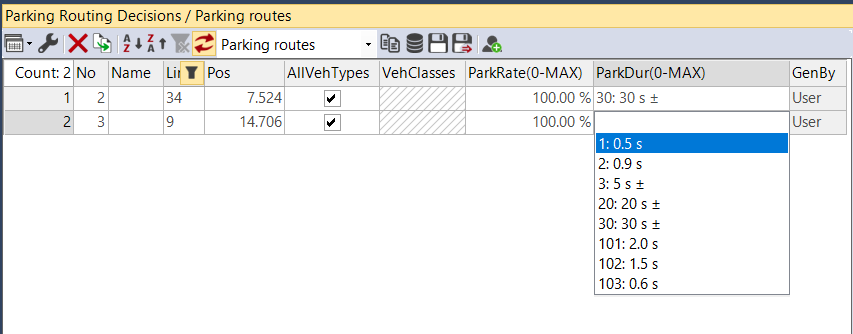

주차시간 설정은 Parking Lot Route list에 들어가면, ParkDur라는 Attribute에서 가능하다.

아래 그림과 같이 정차시간을 선택하면 된다.

아무런 설정을 하지않았다면 위 그림과 같이 시간에 대한 설정값이 몇개 없는데, 자신이 원하는 시간 설정을 위해서는 Time distribution을 추가해야 한다. 이를 위해서는 아래 링크에서 참고하면 된다.



주차설정 결과

주차면 설정 결과는 다음과 같다
