[Vissim Advanced] Parking Lot 구현-2

개요

앞선 Parking Lot 구축은 노면에 주차면을 만드는 방법이였다.

이번글에서는 대량의 주차면 구축이 필요한 주차장을 만드는 방법 및 주차장을 활용한 분석 tip을 설명하고자 한다.

먼저 PTV사에서 사용자 편의를 위해서 직각 및 사선주차를 편하게 구축하도록 제공하는 기능을 알아보고 유고상황 구현을 위한 기능을 설명하고자 한다.



주차장 간단하게 만드는 방법

국내에 가장 많은 직각주차 및 사선주차를 구현하기 위해서는 사실 많은 품이 들어간다.

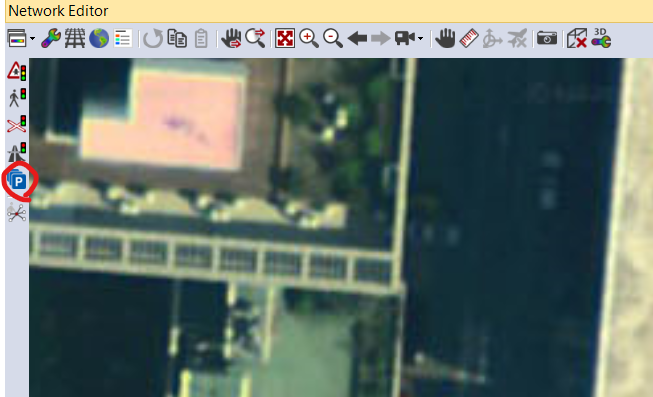

간편한 주차면 구축을 위해서는 Network Editor 창 왼쪽 상단에 조그마한 아이콘들 중 "P" 아이콘을 클릭하면 된다.

아이콘 클릭 후 주차면 구축을 위한 시종점 선택이 필요하다.

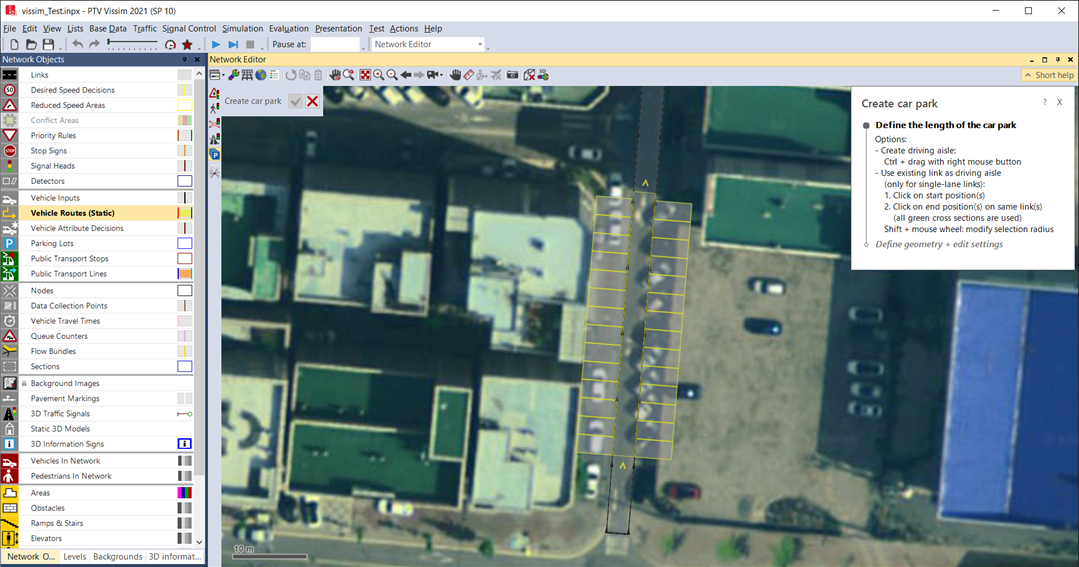

Link 위 시점을 선택하고 나면, 링크 양쪽으로 가상의 주차면이 불투명하게 보이면서 예상 주차면을 보여준다.

종점 선택 시 주차면이 활성화되고 주차장 관련 옵션을 아래 그림처럼 선택할 수 있게한다.

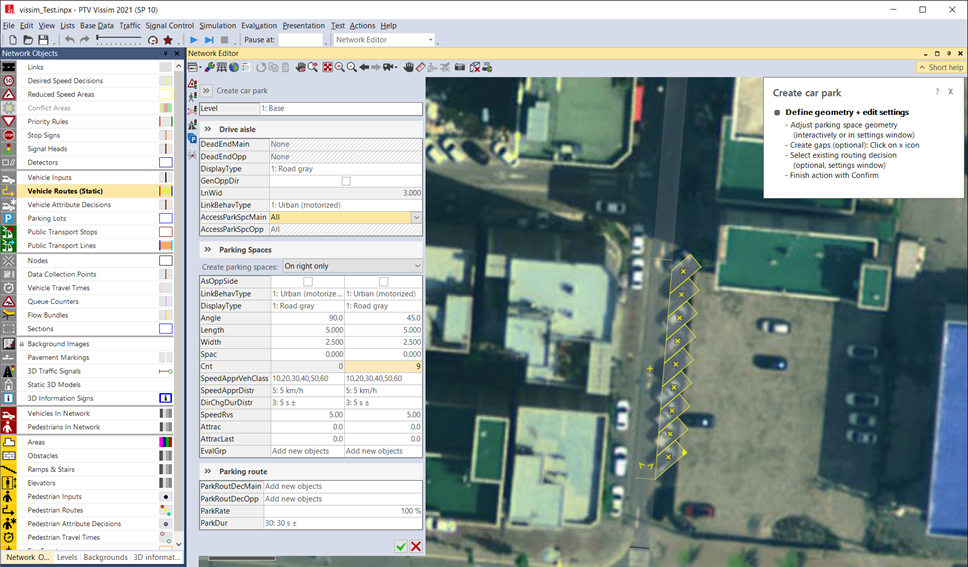

Parking area 옵션 창

주차면 설정을 위한 옵션은 크게 세가지로 구분된다.

1) Drive aisle : 주차장 진입로에 대한 설정으로 주요 진입로 진입방향 등을 설정할 수 있음

2) Parking Spaces : 주차면에 대한 설정으로 생성할 주차면 방향, 주차면 각도, 길이, 폭 등을 설정할 수 있음

3) Parking Route : 주차장 Route로써, 주차장 진입률, 주차 시간 등을 설정할 수 있음

728x90



Basemap에 있는 것과 같이 우측면에 45도로 이루어진 주차면을 구축하기 위해서는 다음과 같이 설정을 하면 된다.

값을 변경함에 따라 Network Editor 창에서 변경된 Graphic을 직관적으로 보여줌으로 편리하게 구축할 수 있다.

모든 설정을 완료하고 체크 버튼을 누르면 주차면이 구축된다.

이로써 다양한 형태의 주차장을 손쉽게 구축할 수 있다.



이때, Parking lot Route도 같이 생성이 되는데 이때 주의사항은 이전 글을 참고하여 구축하도록 하자.

[Vissim Advanced] Parking Lot 구현-1

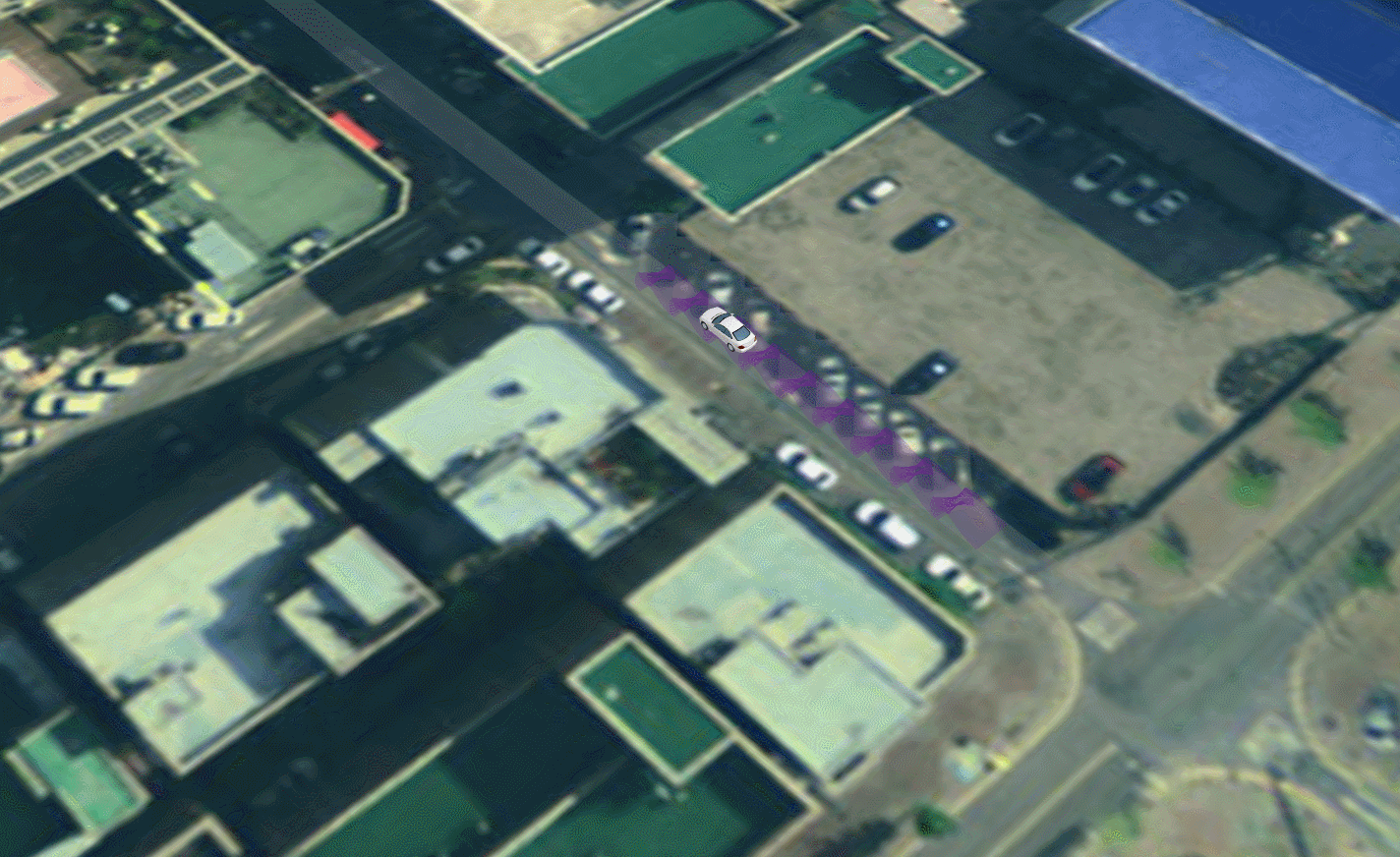

Route 설정을 제대로 해주지 않으면, 차량이 사라지거나, 주차 종료 후 차량이 사라지는 아래와 같은 현상이 발생된다.



주차 설정

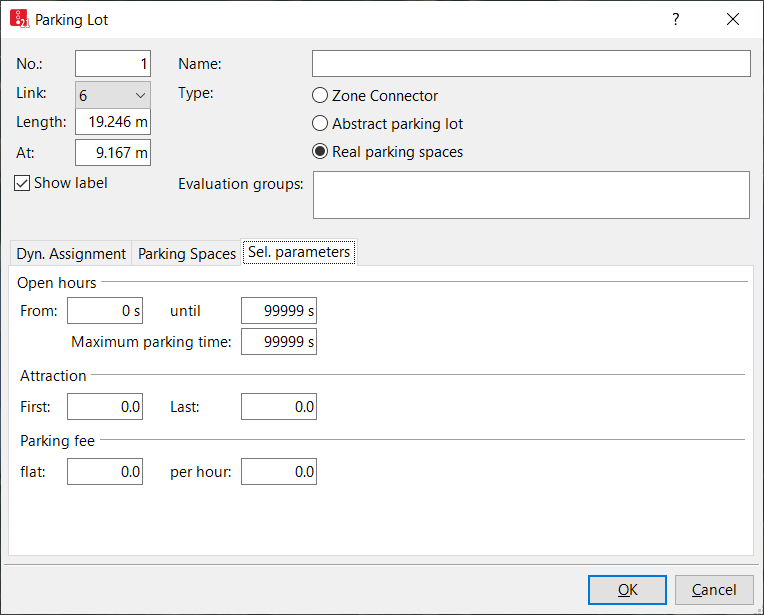

주차장에는 parameter 설정을 위해서 Dyn. Assigment, Parking space, Sel. Parameters와 같은 3가지 탭이 존재한다.

728x90

마지막 탭에서는 Open hours, Attraction 등을 조정할 수 있다.

여기서 Open hours는 주차장 활성을 위한 시간으로 주로 시뮬레이션 중간에 유고상황이 발생 되었을 때를 구현하기 위해 활용된다. 예를 들어 From 시간을 500초로 하면 시뮬레이션 시작 후 500초 후에 차량이 주차장에 진입할 수 있으므로, 이는 500초에 후에 주차장에 들어가는 차량을 사고 발생차량으로 간주하여 유고상황 분석이 가능하다.



Attraction은 행사 및 백화점 주차장 분석 시 사람들의 주차선호 구역에 대한 선호도를 설정 할 수 있다.

아울렛 혹은 백화점 같은 곳을 주말에 간다고 가정해보자, 아침 일찍부터 가서 주차장이 텅텅비었을 경우 운전자라면 어느 구역에 주차를 할 것인가? 대부분의 사람들이 백화점으로 들어가기 위한 에스컬레이터 혹은 엘레베이터와 가까운 곳에 먼저 주차를 하고자 할 것이다.

Attraction은 이를 가능하게 함으로 선호 될 수 있는 주차구역의 Attraction값을 높이면, 해당 구역주차가 완료된 뒤 다른 구역을 차례대로 채워지는 현상을 시뮬레이션 상에서 구현 할 수 있다.
