[Vissim Tutorial] Vehicle Composition

이번 글에서는 도로 위 차종비율을 설정할 수 있는 Vehicle Composition 기능에 대해서 살펴보자.
최근 이미지 인식기술 및 스마트 교차로의 운영으로 일부 교차로에서는 방향별 / 차종별 교통량데이터 수집이 가능하다.
이때 수집되는 차종은 주로 승용차 / 트럭 / 버스이며, 시뮬레이션에도 수집된 차종데이터를 구분이 가능하다.

Vehicle Composition은 Vehicle Input에 연계되어 설정할 수 있는 지표로써, Composition list를 만들고 Input 입력창에서 교통량 및 구축한 차종비를 입력하는 것으로 된다.

Vehicle Composition입력을 위해서는 Traffic -> Vehicle Composition 으로 간다.

이후 + 버튼을 입력하여 Composition list를 추가하여 원하는 지점에 입력하기 위한 차종비 list를 추가한다.

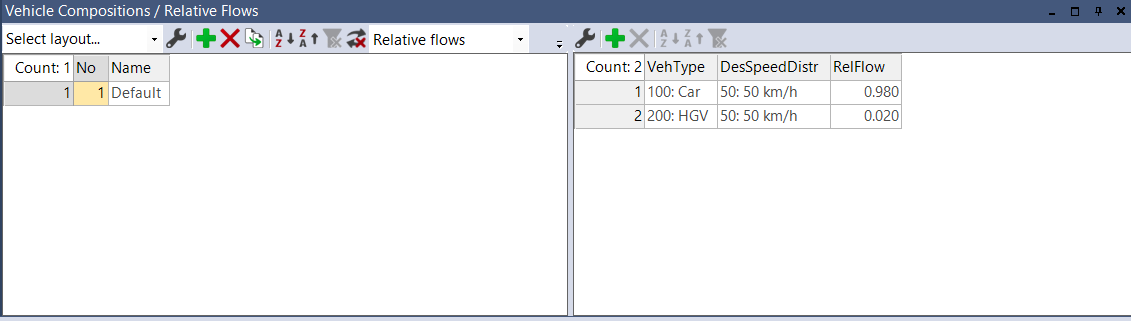

이후 해당항목에 들어가면, 기본으로 CAR 와 HGV가 입력되어있고 마찬가지로 + 버튼을 이용해서 원하는 차종을 추가할 수 있다.
원하는 모든 차종을 추가한 뒤에는 RelFlow 부분에 각 차종별 비율을 입력하면 된다.

728x90

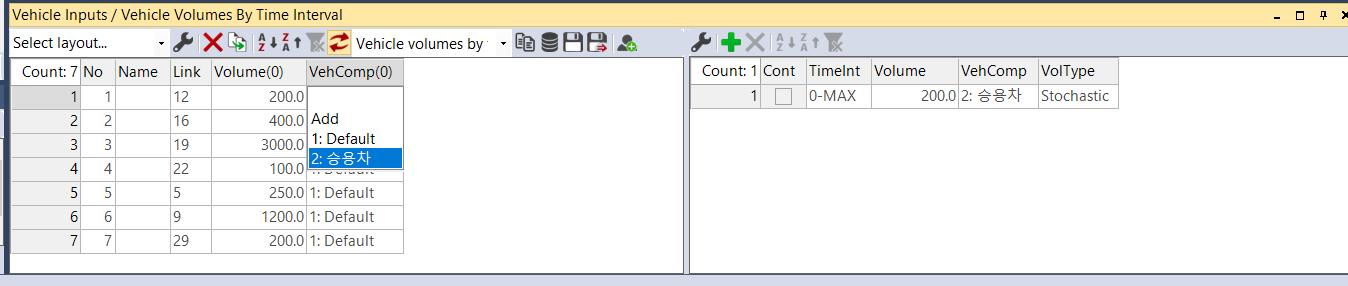

구축한 Vehicle Composition을 적용하기 위해서는 앞서 말했던바와 같이 Vehicle Input 창에서 만들어 놓은 Composition을 입력하면 된다.



이를 토대로, 스마트 교차로에서  교차로 진입방면별로 수집된 차종별 교통량을 입력함으로써, 보다 현실에 가까운 시뮬레이션 구축이 가능하다.
