[Vissim Tutorial] Public transportation stops & lines

이번 글에서는 대중교통을 입력하기 위한 설정을 알아보도록 하자.

기본적인 대중교통 시뮬레이션 구축을 위해서는 대중교통 노선, 시간표, 배차간격이 기본적으로 필요하며, 정류장별 정차시간 등이 보다 사실적인 시뮬레이션 구축을 위해서 요구된다.

구축을 위해서는Public Transport Stops(PT-Stop)와 Public Transport Lines(PT-line)를 구축해 주어야 한다.



먼저 PT-Stop은 Reduced area처럼 Link 위에 오른쪽버튼으로 드래그해서 정류장을 구축한다.

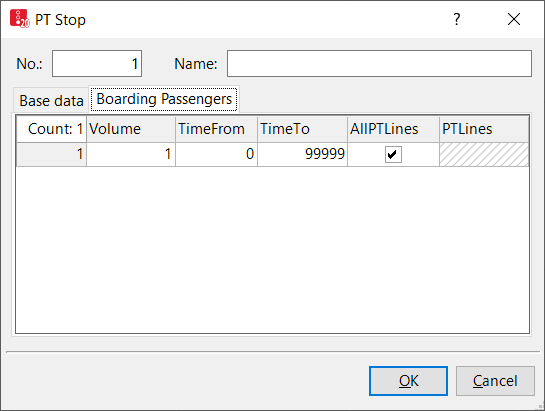

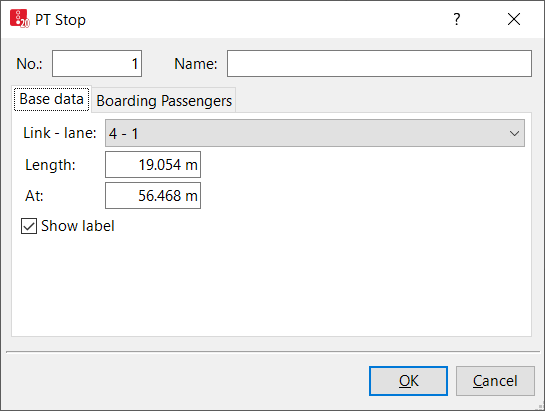

PT-Stop 구축 시 다음과 같은 창이 열리며, Boarding Passenger 탭에서는 각 노선별 승차인원 구분이 가능하다.



VISSIM에서는 PT-Stop 구축 시 Lay-by 정류장을 손쉽게 구축하는 기능 또한 제공하고있다.(아래 그림참고)

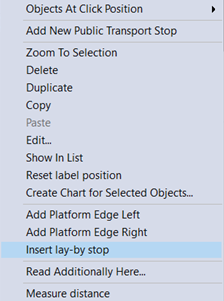

option창은 구축한 PT-Stop 위에서 Ctrl + 오른쪽버튼을 클릭하면 열 수 있다.

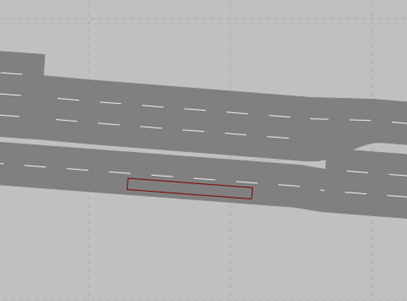

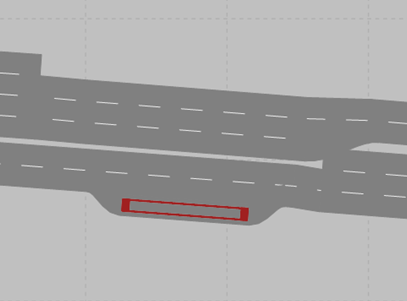

일반 PT-stop구축화면(좌), PT-stop option attributes(중간), lay-by-stop구축화면(우)

728x90

이로써, 정류장은 구축은 완료 되었고 해당 정류장에 정차하는 노선을 구축하여야한다.



Network Objects에서 Public Transport Lines를 클릭하고 Vehicle Route를 구축했던 것과 같이 시종점을 오른쪽버튼 클릭으로 구축한다.

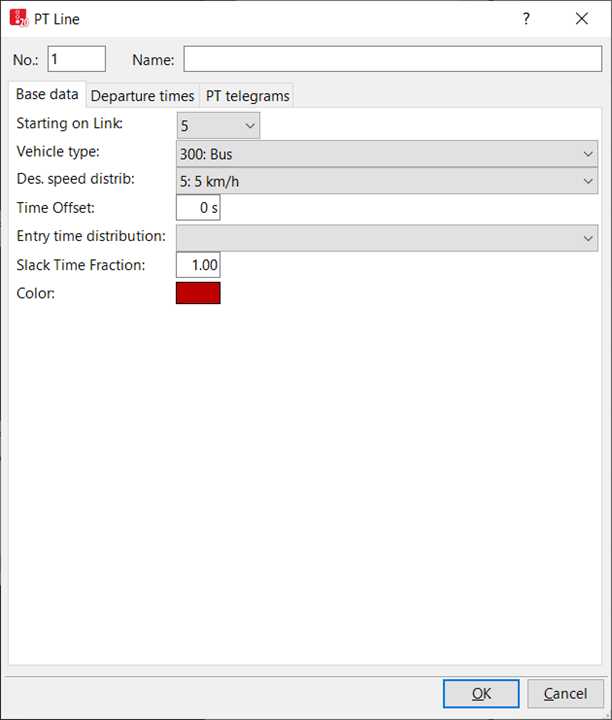

노선 구축이 완료되면 다음과 같은 설정창이 열린다.

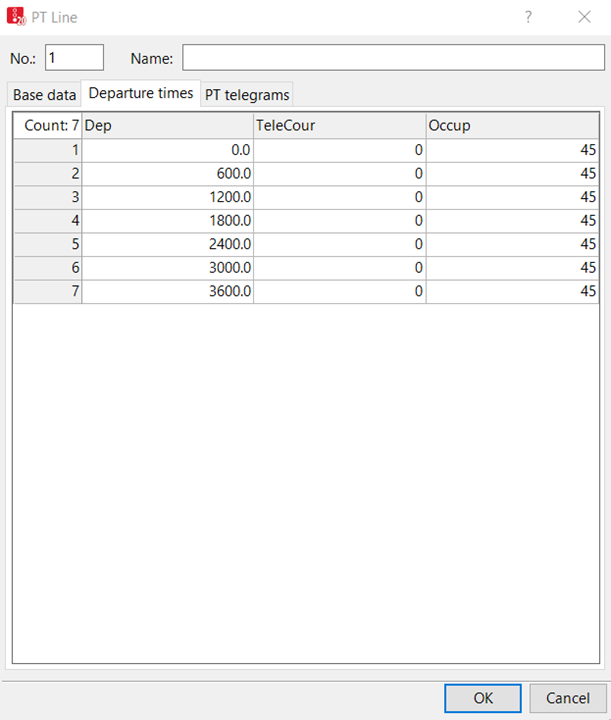

여기서 Base data 탭에서 차종, 속도등을 설정하고 Depature times 탭에서 차량 배차간격을 설정할수 있다.

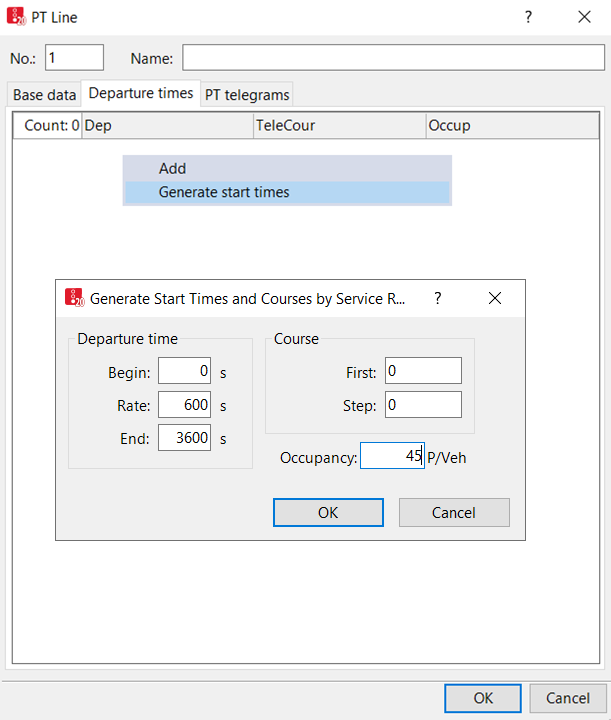

배차간격 설정방법으로는 Depature times탭에서 흰색 바탕부분에서 오른쪽버튼을 클릭하여 Generate start times를 클릭하여 시작, 종료시간, 그리고 배차간격(Rate)를 설정한다.



Occupancy는 최대 승차인원을 뜻하는 것으로 향후 보행자 시뮬레이션을 연계해서 사용할때 유용하게 활용된다.



다음으로는 구축한 노선을 정류장에 정차하도록 만드는 과정이 필요하다.

우선적으로 구축한 노선이 정류장 위에 위치하도록 노선을 수정해주어야한다.

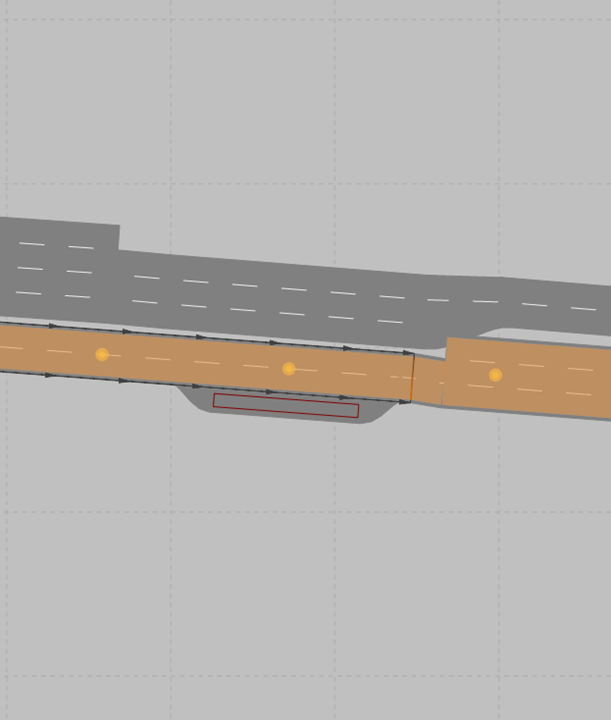

수정하는방법은 Network Object에서 Public Transport Line을 선택한 상황에서 노선 위 오른쪽버튼을 클릭하여, 고정점을 움직임이 필요한 점을 기준으로 양쪽에 만들어준다. 이는 노선을 정류장안으로 변경하면서 기존에 구축한 노선의 변경을 막기 위함이다.

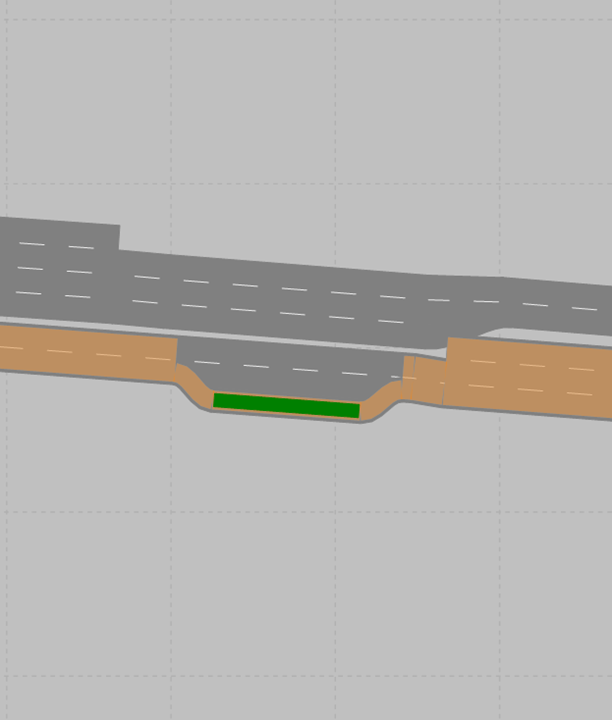

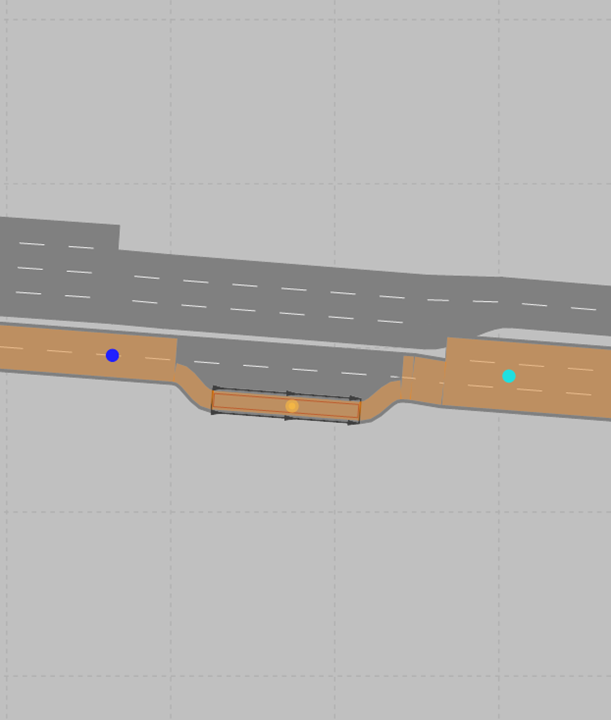

총 3개의 점을 만들어 준 뒤 가운데 위치한 점을 드래그 하여 정류장이 위치한 link에 가져다 놓으면 정류장이 있는 부분에 녹색박스로 표기가 된다. 이는 노선이 지나는 곳이 정류장이 위치한다는 것만을 의미할 뿐 해당 정류장에 정차하는 것을 의미하지는 않는다.

728x90

따라서, 이 정류장에 버스가 정차할 수 있도록 활성화를 시켜주어야 한다.

활성화를 위해서는 먼저 녹색 박스를 더블클릭하여 option창을 열어주어야 한다.

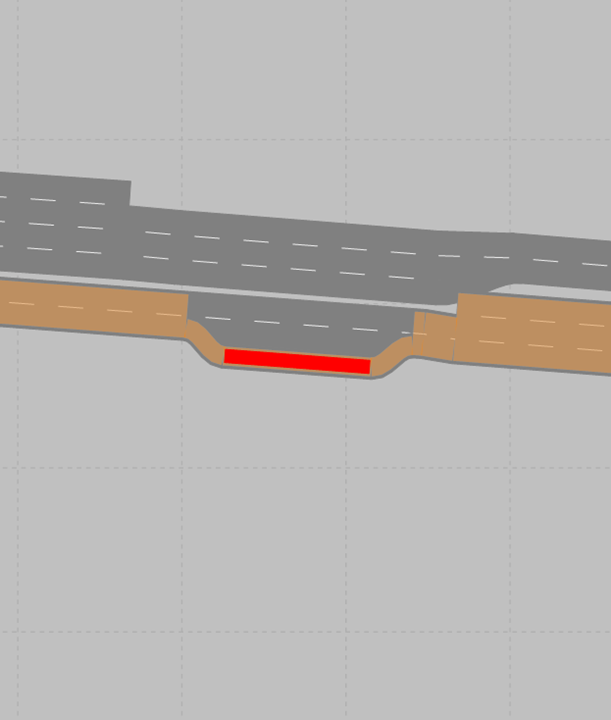

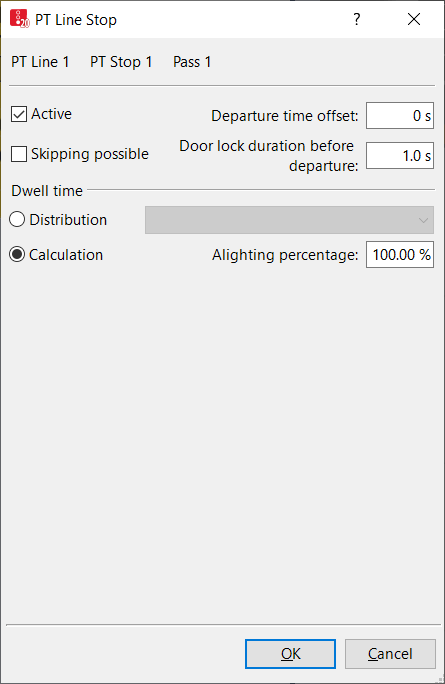

옵션창에서 "Active" 부분을 클릭해서 활성화를 시켜준뒤 Ok를 누르면 녹색의 박스가 빨간색이 되며 활성화 된 것을 볼수 있다.

추가 설정 방안으로는 Dwell time 부분이 있다.

이는 버스가 정류장에 정차하는 시간을 의미한다. 정차시간을 결정하는 방법은 1) 정해진시간만 정차, 2) 승하차가 완료될때까지 정차로 두가지 방법이 있다.

우리나라에서 대부분의 버스는 무조건적인 정차가 아니라 승하차인원의 유무에 맞추어 정차시간이 결정되기 때문에 보행자까지 넣는다면 Calculation으로 하면 된다.

하지만, 보행자를 시뮬레이션하지 않고 평균 승하차시간으로 시뮬레이션을 구현하고 싶다면 Distribution 옵션을 선택하여 정차시간을 따로 설정하여 구현하면된다.



이로써, 대중교통구축을 위한 과정은 모두 완료되었다.

PT line을 잘 활용하면 노선 구축 시 Vehicle type을 통해 버스를 제외한 다양한 교통수단(Tram, Subway, 특별차량 등)을 시뮬레이션 상에서 구현 및 분석 뿐만아니라 다양한 시나리오 분석이 가능하므로 해당 글을 잘 이해하고 다른 시나리오 분석에도 활용해보도록하자.
